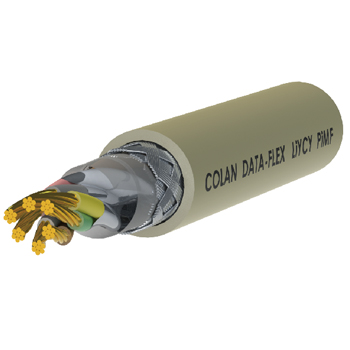

COLANDATA-FLEX Li2YCY PiMF

VDE0814
COLAN®-DATA-CABLE Li2YCY PiMF 电缆用于各种长距离通信系统和数字处理系统的数据信号及各种传感信号的传输,特别是RS422及RS485信号的传输。产品适用于室内干燥或潮湿的环境中使用。广泛用于自动化,测量,仪器仪表等领域。
两根对绞的电缆形成了一个传输的回路(环路),也减少了各环路的串音干扰,特别是分屏蔽的采用减少了近端串音的干扰。编织屏蔽的选择在保证了产品的柔软性要求的条件下,使电缆具备良好的电磁兼容特性。

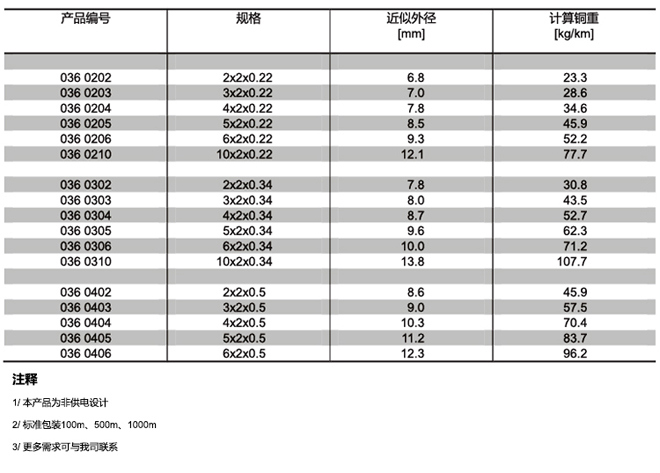

产品性能 产品参数
导体:多根绞合软铜导体
绝缘:聚氯乙烯(PVC)材料,符合VDE 0270 Y13标准要求,采用颜色标识,符合DIN47100标准要求
屏蔽:对绞单元采用铝塑复合带绕线包,含排流线,缆芯整体镀锡铜丝编织
外护套:聚氯乙烯(PVC)材料,黄灰色
  • 额定电压

    350V

  • 测试电压

    2000V 1min
    800V 1min

  • 绝缘电阻

    >5000MΩxkm

  • 使用温度

    固定安装 -30-80℃
    移动安装 -5-80℃

  • 最小弯曲半径

    10x电缆直径

  • 阻燃要求

    符合IEC60332-1标准要求

  • 特性阻抗阻

    ~360Ω(@1kHz) ~125Ω(@10kHz)
    ~87Ω(@10kHz) ~70Ω(@1MHz)

  • 工作电容(四线组以上)

    ≤60nF/km

  • 感抗

    ~0.40mH/km

  •

    30HMz转移阻抗

    ≤250Ω/km

  • 衰减

    0.22 0.34 0.5
    @100KHz 11.5dbB/km 9dbB/km 7dbB/km
    @1MHz 46dbB/km 38dbB/km 35dbB/km

  • 串音衰减

    小于1MHz ≤40dB/km
    小于10MHz ≤40dB/km
